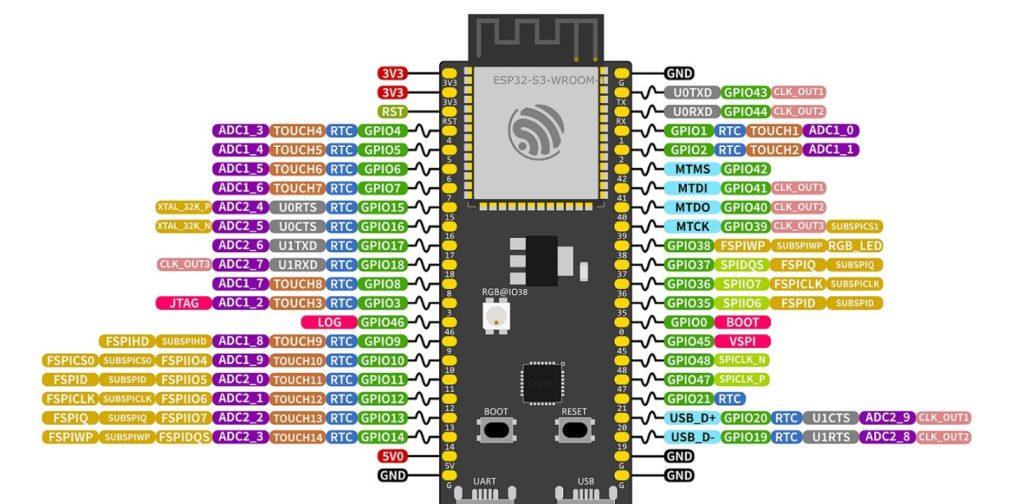

图中是 ESP32-S3-WROOM 模块，以下是对各引脚不同类型含义的解释：
电源类
- 3V3：表示 3.3 伏特电源引脚，用于为模块及连接的外设提供 3.3V 的工作电压。
- 5V：表示 5 伏特电源引脚，用于输入 5V 电源 。
- GND：接地引脚，是电路中的参考零电位点。
复位类
- RST：复位引脚，通过对该引脚施加特定电平信号（通常是低电平脉冲），可以使模块重新启动，恢复到初始状态。
通用输入输出类（GPIO）
- GPIO0 – GPIO48：通用输入输出引脚，可以通过编程配置为输入模式读取外部信号，或者配置为输出模式向外部设备发送信号。比如连接传感器读取数据，或者连接 LED 灯进行点亮控制等。
模拟数字转换类（ADC）
- ADC1_0 – ADC1_9、ADC2_0 – ADC2_9 ：模拟数字转换器引脚，用于将外部输入的模拟信号（如电压信号）转换为数字信号，方便微控制器进行处理。例如连接温度传感器，通过 ADC 将温度对应的模拟电压信号转换为数字值，进而得到温度数据。
触摸感应类（TOUCH）
- TOUCH1 – TOUCH14：触摸感应引脚，用于实现电容式触摸检测功能，可以检测是否有物体接近或触摸，常用于触摸按键、触摸滑条等应用。
实时时钟类（RTC）
- RTC：实时时钟相关引脚，用于连接实时时钟电路，即使在主电源断电的情况下，也能保持时间的计时功能。
串口通信类（UART）
- U0TXD、U0RXD ：通用异步收发传输器（UART）的发送和接收引脚，用于模块与其他设备（如电脑、其他微控制器）进行串口通信。
- U1TXD、U1RXD ：另一组 UART 的发送和接收引脚，可用于多路串口通信。
- U0CTS、U1CTS ：UART 的清除发送引脚，用于流控制，防止数据丢失。
- U0RTS、U1RTS ：UART 的请求发送引脚，用于流控制。
时钟输出类（CLK_OUT）
- CLK_OUT1 – CLK_OUT3：时钟输出引脚，可以输出特定频率的时钟信号，用于为外部设备提供时钟源。
JTAG 类
- JTAG：联合测试行动小组（JTAG）接口引脚，用于芯片的测试、调试以及程序下载等操作。
调试日志类
- LOG：用于输出调试日志信息，帮助开发人员进行程序调试。
启动相关类
- BOOT：启动引脚，在模块启动过程中，该引脚的电平状态会影响模块的启动模式，比如进入下载模式等。
SPI 相关类
- VSPI：表示虚拟 SPI 接口，是一种高速的全双工同步串行通信接口，用于模块与外部设备（如 Flash 存储器、传感器等）进行通信。
- FSPIHD、FSPCS0、FSPID、FSPICLK、FSPIQ、FSPIP、FSPIOS：这些是 SPI 接口相关的引脚，用于实现 SPI 通信协议，与外设进行数据传输。
- SUBSPIHD、SUBSPICS0、SUBSPID、SUBSPICLK、SUBSPIQ、SUBSPIP、SUBSPIOS：辅助 SPI 接口相关引脚 ，可以用于扩展 SPI 通信通道。
RGB 相关类
- RGB_LED：连接 RGB LED 灯，用于控制 RGB 灯的颜色和亮度，实现灯光指示功能。
USB 相关类
- USB_D+、USB_D-：通用串行总线（USB）的数据传输引脚，用于模块与电脑或其他 USB 设备进行数据通信和供电。
下面是对 ESP32-S3 中 SPI 接口相关引脚的标准命名翻译以及和常见 SPI 术语的对照：
引脚翻译与对照
| ESP32-S3 引脚名 | 标准 SPI 术语 | 中文名称 | 功能说明 |
|---|---|---|---|
| FSPIHD | HOLD | 保持引脚 | 用于暂停 SPI 通信，低电平有效 |
| FSPCS0 | CS/SS | 片选引脚 | 选择 SPI 从设备，低电平选中 |
| FSPID | MOSI | 主出从入 | 主设备发送数据的引脚 |
| FSPICLK | SCK | 时钟引脚 | 提供 SPI 通信的时钟信号 |
| FSPIQ | MISO | 主入从出 | 主设备接收数据的引脚 |
| FSPIP | WP | 写保护引脚 | 用于保护从设备的写操作 |
| FSPIOS | IO3 | 双向数据引脚 3 | 四线制 SPI 中的额外数据通道 |
说明
- FSPI 前缀：代表 Flash SPI，是 ESP32-S3 用于连接内置闪存的高速 SPI 接口
- HD/HOLD：当 HOLD 引脚被拉低时，从设备会暂停当前操作但保持连接
- WP：写保护引脚可以防止对存储设备的意外写入
- IO3：在 QSPI 模式下用于额外的数据传输，支持更高的吞吐量
