相机

Camera 至少有一个相机，也可以有多个

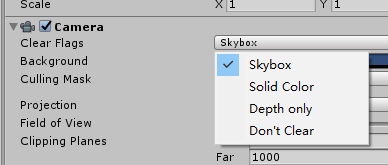

ClearFlags 清除标识

• Skyblock 天空盒

• SolidColor 背景色，常用在2D开发

• DepthOnly 相机深度，深度越大，越先被渲染

• DontClear 不清除 颜色 和 缓存，每帧渲染的结果都会叠加在下一帧之上，一般与自定义的Shader配合使用

Projection:

• Perspective 透视相机，3D；远小近大，有距离之分，可以用于3D游戏开发与FiledofView 可用于 简单的狙击枪镜头，倍镜的扩大 缩小 等
• Orthraphic 正交相机，2D；没有远小近大，没有距离之分，通过Size搭配，调节相机的视口大小

Clipping Planes

• 裁剪平面 摄像机渲染的范围，Near为最近的点，Far为最远的点

Viewport Rect

• 视图矩形 用四个数值开控制摄像机的视图在屏幕中的位置和大小，使用屏幕坐标系，数值在0~1之间
• X 水平位置的起点 Y 垂直位置的起点 W 宽度 H 高度

Target Texture

• 目标纹理 包含相机视图输出

Occusion Culling

• 遮挡剔除
• HDR优化 高动态光照渲染，高动态范围渲染让场景变得更为真实，光照的变化不会显得太突兀
• MSAA 优化 抗锯齿
• AllowDynamicResolution 允许动态分辨率渲染

坐标

World Space（世界坐标）

Cube : transform.position

Screen Space (屏幕坐标)

以像素来定义，以屏幕的左下角（0，0），右上角为（Screen.width, Screen.height）

z 的位置 以相机的世界单位来进行衡量的

Viewport Space（视口坐标）

• 视口坐标是标准的，相对于相机的

• 以Game视图的左下方角（0, 0），右上角为（1, 1），z 的位置 以相机的世界单位来进行衡量的

OnGUI坐标系

• 与屏幕坐标比较相似，但是Y轴是相反的

四种坐标系转换

世界坐标系和本地坐标系的相互转换函数如下。

• Transform.TransformPoint（Vector3 position）：将一个坐标点从本地坐标系转换到世界坐
• Transform.InverseTransformPoint（Vector3 position）：将一个坐标点从世界坐标系转换到本地坐标系
• Transform.TransformDirection（Vector3 direction）：将一个方向从本地坐标系转换到世界坐标系
• Transform.InverseTransformDirection（Vector3 direction）：将一个方向从世界坐标系转换到本地坐标系
• Transform.TransformVector（Vector3 vector）：将一个向量从本地坐标系转换到世界坐标系
• Transform.InverseTransformVector（Vector3 vector）：将一个向量从世界坐标系转换到本地坐标系

屏幕坐标系与世界坐标系的相互转换函数如下。

• Camera.ScreenToWorldPoint（Vector3 position）：将屏幕坐标系转换为世界坐标系。
• Camera.WorldToScreenPoint（Vector3position）：将世界坐标系转换为屏幕坐标系。

屏幕坐标系与视口坐标系的相互转换函数如下

• Camera.ScreenToViewportPoint（Vector3 position）：将屏幕坐标系转换为视口坐标系。
• Camera.ViewportToScreenPoint（Vector3 position）：将视口坐标系转换为屏幕坐标系。

世界坐标系与视口坐标系的相互转换函数如下

• Camera.WorldToViewportPoint（Vector3 position）：将世界坐标系转换为视口坐标系
• Camera.ViewportToWorldPoint（Vector3 position）：将视口坐标系转换为世界坐标系

Ray 射线

在三维世界中从一个点沿着一个方向，发射的一条无限长的线

如果射线在投射的过程中，遇到了带有碰撞器的模型，停止投射

Ray ray = new Ray(); 射线的构建

Physics.Raycast(); 进行射线的投射

案例1

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class RayTest : MonoBehaviour
{
    void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
            RaycastHit hit;
            if (Physics.Raycast(ray, out hit))
            {
                print(hit.transform.name);
                print("投射到物体上");
            }
            else
            {
                print("没有投射到物体上");
            }
        }
    }
}

案例2 点击地面实现人物的移动

using UnityEngine;

public class PlayerMove : MonoBehaviour
{
    public LayerMask layer;
    private bool _isDown;
    private RaycastHit _hit;

    private void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
            if (Physics.Raycast(ray, out _hit, 9999, 1<<layer))
            {
                _isDown = true;
            }
        }

        if (_isDown)
        {
            transform.LookAt(_hit.point);
            if (Vector3.Distance(_hit.point, transform.position) > .1f)
            {
                transform.Translate(Vector3.forward * Time.deltaTime * 5);
            }
        }
    }
}

线渲染器 LineRender

using UnityEngine;

public class LineManager : MonoBehaviour
{
    private GameObject _linePrefab;

    private void Awake()
    {
        _linePrefab = Resources.Load<GameObject>("Line");
    }

    private GameObject _mLine;
    private bool _isDown;
    private CreateLine _lp;
    private Color _color = Color.white;
    private void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            _mLine = Instantiate(_linePrefab);
            _isDown = true;
            _lp = _mLine.GetComponent<CreateLine>();
            _lp.SetColor(_color);
        }

        if (Input.GetMouseButtonUp(0))
        {
            _isDown = false;
        }

        if (_isDown)
        {
            _lp.AddPosToPoints(Camera.main.ScreenToWorldPoint(new Vector3(Input.mousePosition.x, Input.mousePosition.y, 5)));
            _lp.Draw();
        }
    }

    private void OnGUI()
    {
        if (GUILayout.Button("黄色"))
        {
            _color = Color.yellow;
        }
    }
}

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CreateLine : MonoBehaviour
{
    public List<Vector3> points = new List<Vector3>();

    private LineRenderer _line;

    private void Awake()
    {
        _line = GetComponent<LineRenderer>();
    }

    public void AddPosToPoints(Vector3 pos)
    {
        points.Add(pos);
    }

    public void Draw()
    {
        _line.positionCount = points.Count;
        for (int i = 0; i < points.Count; i++)
        {
            _line.SetPosition(i, points[i]);
        }
    }

    public void SetColor(Color color)
    {
        _line.startColor = color;
        _line.endColor = color;
    }
}
